成型加工——折彎
折彎技術參數
| 序號 | 項目 | 參數值 | 單位 | 備 注 |
| 1 | 公稱壓力 | 2X6000 | kN | 總噸位1200T |
| 2 | 折彎長度 | 2X6000 | mm | 全長12m |
| 3 | 滑塊行程 | 320 | mm | |
| 4 | 最大開啟高度 | 640 | mm | |
| 5 | 喉口深度 | 400 | mm | |
| 6 | 數控軸數 | 2×4 | 軸 | Y1、Y2、V、X |
| 7 | 快下速度 | 70 | mm/s | |
| 8 | 工作速度 | 7 | mm/s | |
| 9 | 返程速度 | 70 | mm/s | |
| 10 | 系統壓力 | 28.5 | MPa | |
| 11 | 三相電源電壓 | 380 | V | |
| 12 | 主電機額定總功率 | 2×45 | kW | |
| 13 | 下模具尺寸 | 2×180×6000 | ||
| 14 | 上模具尺寸 | 2×150×6000 | 組合模具 | |
| 15 | 后擋料X軸 定位精度 | 0.05 | mm | |
| 16 | 油缸Y軸重復精度 | 0.02 | mm | Y1~Y4軸 |
| 17 | 油缸Y軸定位精度 | 0.03 | mm | Y1~Y4軸 |
| 18 | 撓度補償重復精度 | 0.01 | mm | V軸 |
| 19 | 撓度補償控制精度 | 0.015 | mm | V軸 |
| 20 | 前推料架 | 4 | 個 | |
| 21 | 材料抗拉強度 | ≤700 | Mpa | |
| 22 | 可加工形狀 | U型和∟型折彎 |
1200折彎?rùn)C(jī)設備參數
| 材質 | 板厚(MM) | 下模(MM) | （暫定）內R(MM) | 最小角鋼(外包/MM) | 槽鋼下底（外包/MM） | 最大折彎長度(M) |
| 304 | 1 | 12 | 2 | 12*12 | 50 | 12 |
| 304 | 2 | 20 | 3～3.5 | 18*18 | 60 | 12 |
| 304 | 3 | 24 | 4 | 22*22 | 65 | 12 |
| 304 | 4 | 32 | 5.5 | 28*28 | 70 | 12 |
| 304 | 5 | 42 | 6.5～7.5 | 35*35 | 80 | 12 |
| 304 | 6 | 48 | 7.8～8.2 | 40*40 | 85 | 12 |
| 304 | 8 | 62 | 10～10.5 | 50*50 | 90 | 12 |
| 304 | 10 | 100 | 16-17 | 75*75 | 115 | 10 |
| 304 | 12 | 100 | 16-17 | 80*80 | 120 | 8 |

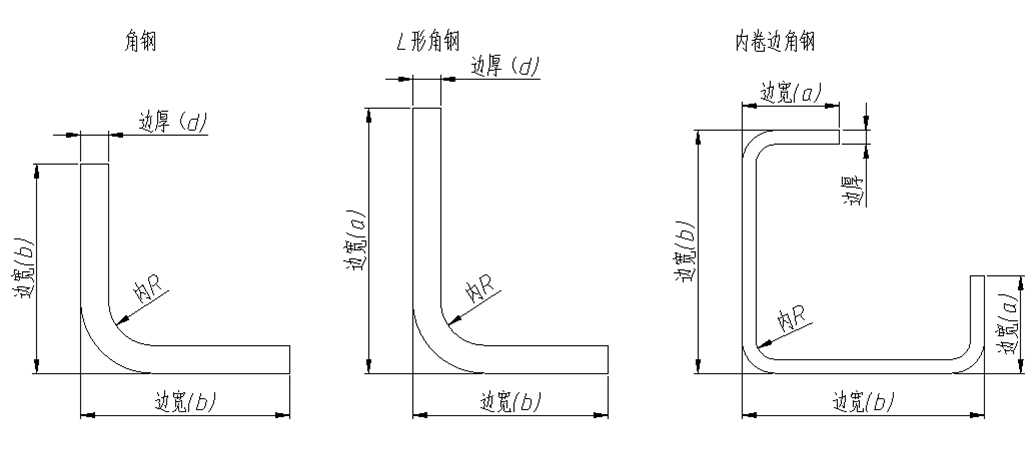

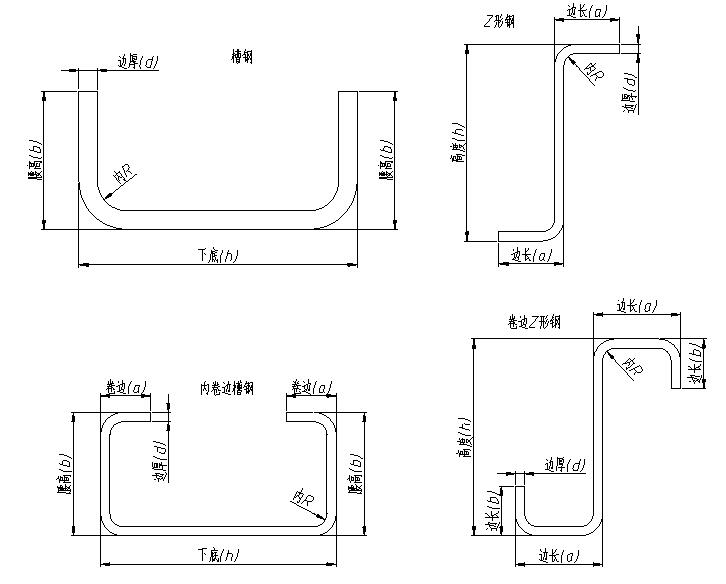

折彎典型加工件示意圖
|
|
|
|

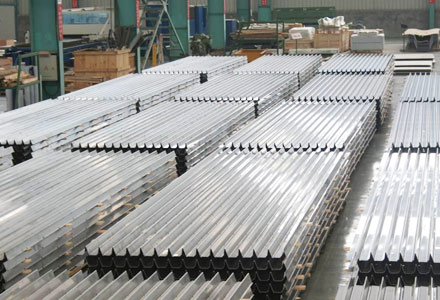

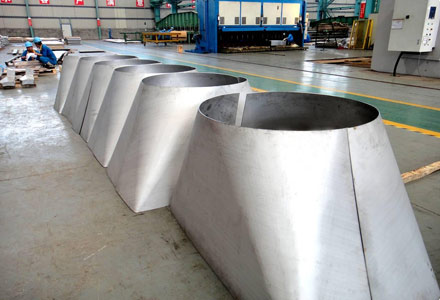

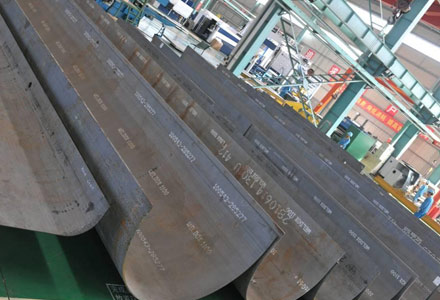

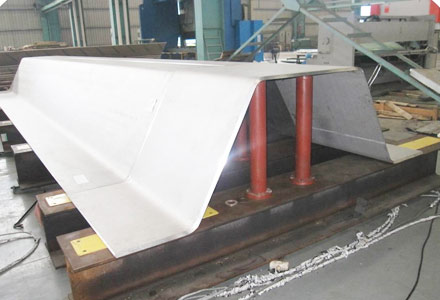

折彎產品展示
 |
 |
 |
 |
